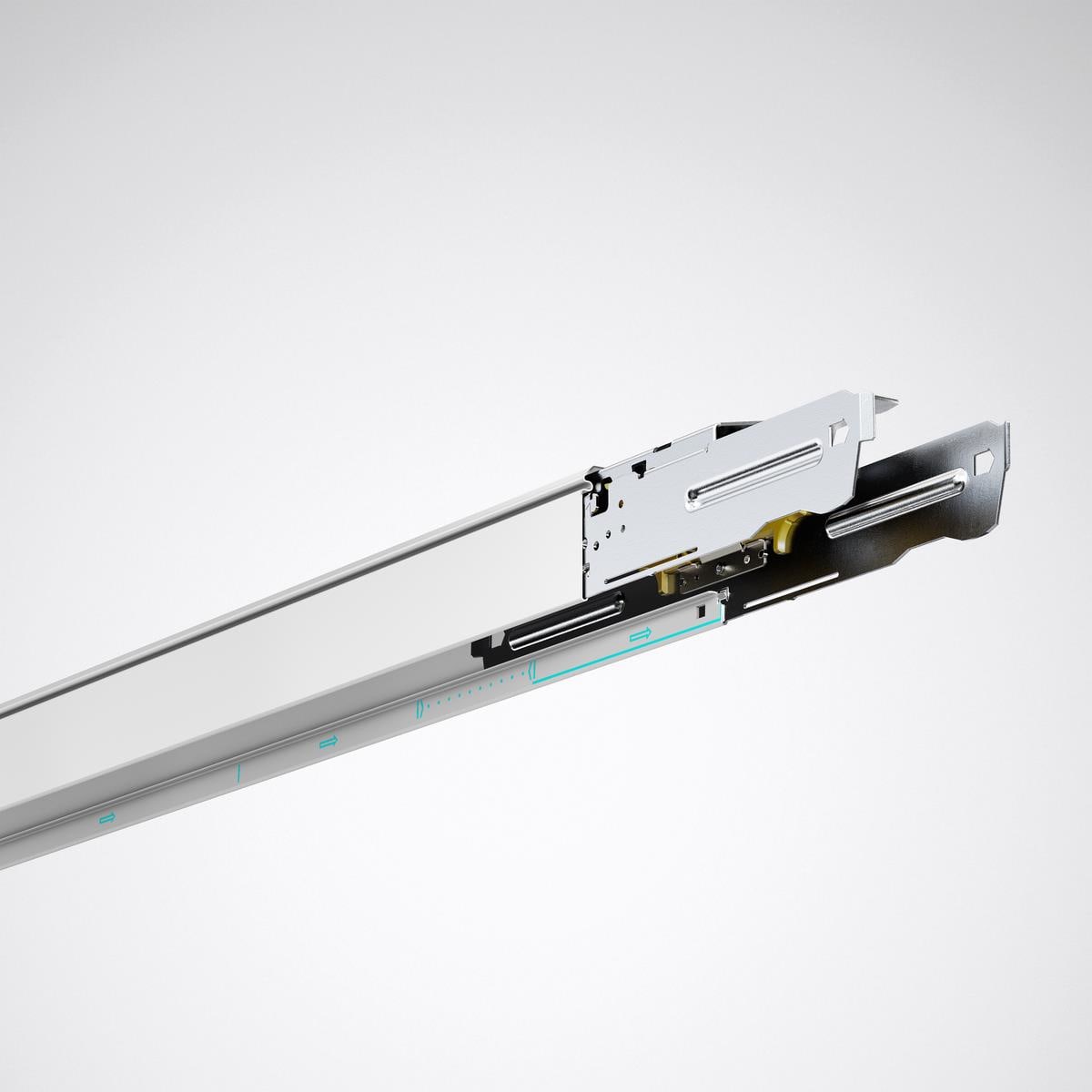

TRILUX Lichtlijn – draagprofiel TK 10349375 8450400 8450400 8055063 4018242941568
TRILUX 078 L300 7LV 01
Draagprofiel voor 78… E-Line Pro-lichtlijntoepassingen met lichtlijnkoppelstuk. Het constructieve concept voldoet aan de strenge eisen die industriële toepassingen stellen op het gebied van kwaliteit en levensduur. Met een doorlopend 7-polig voedingsprofiel voor een snelle, gereedschaploze aansluiting van de vrij positioneerbare apparatendragers, Kabeldiameter 7 x 2,5 mm2, halogeenvrij. De thermische uitzetting van het voedingssysteem wordt beheerd door de geleiders en het dragersegment op specifieke punten vast te zetten. De elektrische en mechanische koppeling van de afzonderlijke lichtlijnelementen gebeurt gereedschaploos door middel van een steekverbinding. De verbinding is beveiligd door een vergrendelingsmechanisme dat gereedschaploos losgemaakt kan worden. De elektrotechnische snelconnector kan verwijderd worden aan de verbindingspunten van de lichtlijnsegmenten. De segmenten zijn daardoor elektrotechnisch gescheiden en kunnen aan de kopse zijde afzonderlijk gevoed en aangestuurd worden. De voeding kan vrij over heel de lengte gepositioneerd worden. Er is een middenvoeding via 2 voedingen of alternatief via een kant en klare middenvoedingsmodule (afzonderlijk te bestellen toebehoren). Om de aansluiting op netvoeding en het doorlussen gemakkelijk te maken, heeft het draagprofiel aan elke kopse zijde 2 uitbreekopeningen voor een kabeldoorvoer of kabelwartel (PG25). De installatierichting wordt aan beide zijden van het draagprofiel aangegeven als hulp bij de montage. Geschikt voor gebruik in omgevingen die maximaal beschermklasse IP64 (IP20/IP50/IP64) vereisen. De apparatendragers en het toebehoren zijn bepalend voor de beschermklasse van de lichtlijn. Indien samen met de apparatendragers en het toebehoren IP5x wordt bereikt, is de armatuur geschikt voor gebruik in fabriekshallen met brandgevaar conform DIN EN 60598-2-24 (D-kenteken). De draagprofielbehuizing is gemaakt van thermisch verzinkt, geprofileerd plaatstaal. Aan de binnenzijde voorzien van beschermende coating, aan de buitenzijde gecoat met polyesterlak, kleur wit (vergelijkbaar met RAL 9016). lengte van het draagprofiel: 2950 mm. De bevestigingsafstand in een lichtlijntoepassing kan oplopen tot 4000 mm.
Tl-lampvermogen basisunit – 0 W
Lengte – 2950 mm
Kleur – Wit
Beschermingsgraad (IP) – IP20
Met bedrading – ja
Tl-lampvermogen basisunit – 0 W
Lengte – 2950 mm
Kleur – Wit
Beschermingsgraad (IP) – IP20
Met bedrading – ja
Variabele bevestigingsafstand basisunits – ja
Elektrische aansluiting met connectorsysteem – nee
Breedte – 68 mm
Met kabelgoot – nee
Geschikt voor kabelgoot – nee
Doorsnede bedradingsaders – 2.5 mm²
Beschermingsklasse – I
Hoogte – 54 mm
