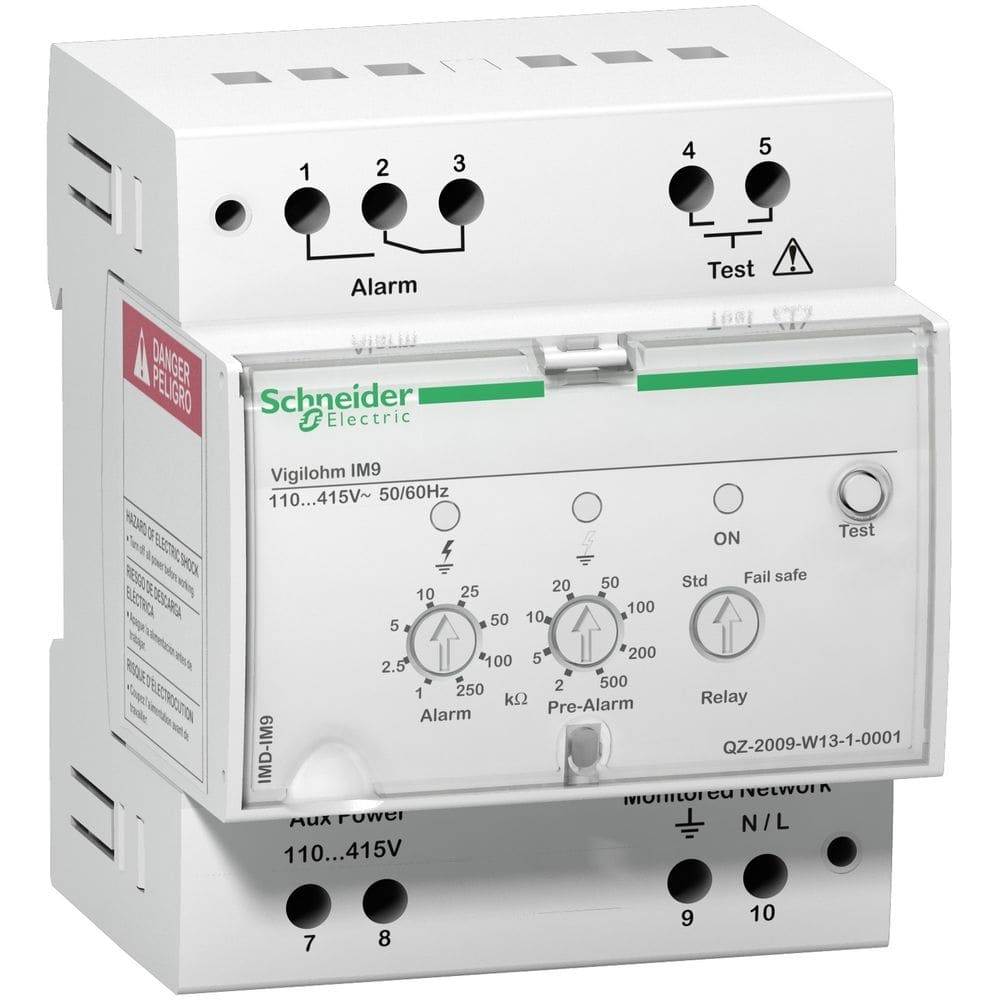

Schneider Distribution Netisolatiebewaker EM9 – met positieve veiligheid – 220..240V Isolatiebewakingsrelais Schneider Distribution Netisolatiebewaker EM9 – met positieve veiligheid – 220..240V IMD-IM9 3606480321658 4258784 IMD-IM9 IMD-IM9 4258784
Dit apparaat behoort tot het Vigilohm-gamma dat is ontworpen voor de bewaking van niet-geaarde/IT elektrische netwerken in overeenstemming met de installatie- en productnormen. Volgens bepaalde normen wordt aangeraden om uw systemen uit te rusten met Insulation Monitoring Devices (IMD). Dit apparaat is gericht op de bewaking van zuivere AC-systemen van beperkte grootte, met lage storingen. Het meet de systeemisolatieweerstand door een gelijkstroom tussen het netwerk en de grond te injecteren. De configuratie wordt ingesteld afhankelijk van de installatie. Instellingen zijn beschikbaar op de voorzijde van het apparaat. Instellingen zijn alarm- en vooralarmdrempels. Het is uitgerust met een handmatige automatische test. Als de isolatieweerstand van het systeem onder de ingestelde drempel zakt, wat betekent dat er een aardingsfout is opgetreden, wordt er een alarm geactiveerd via het IMD-uitgangsrelais. Wanneer er geen fout is bewaakt, wordt het alarm gewist en is het alarmrelais weer normaal. Dit product kan op DIN-rail worden geïnstalleerd.
Lijncapaciteit – 60 µF
Aanspreekwaarde impedantie 1 – 2…500 kOhm
Functie – Voor wisselstroomnet
Voedingsspanning bij AC 50hz – 110…415 V
Voedingsspanning bij DC – 125…250 V
Lijncapaciteit – 60 µF
Aanspreekwaarde impedantie 1 – 2…500 kOhm
Functie – Voor wisselstroomnet
Voedingsspanning bij AC 50hz – 110…415 V
Voedingsspanning bij DC – 125…250 V
Foutenregistratie mogelijk – nee
Uitvoering elektrische aansluiting – Schroefaansluiting
Met afneembare klemmen – ja
Aanduiding isolatiewaarde – nee
Aanspreekwaarde impedantie 2 – 1…250 kOhm
Spanningstype voedingsspanning – AC/DC
Breedte – 71 mm
Aantal contacten als verbreekcontact – 0
Aantal contacten als maakcontact – 0
Aantal contacten als wisselcontact – 1
Hoogte – 90 mm
Diepte – 67.5 mm
Externe stroomvoorziening vereist – nee
Voedingsspanning bij AC 60hz – 110…415 V
Spanningsmeetbereik – 0…600 V
Nom. (meet)bedrijfsfrequentie – 45…440 Hz
Spanningstype van de bedrijfsspanning – AC
Bedrijfsspanning bij AC 50 hz – 0…600 V
Bedrijfsspanning bij AC 60 hz – 0…600 V
Bedrijfsspanning bij DC – 0 V
Product Carbon Footprint (CO2) – Leveranciersverklaring
Prijs per 1 stuks
