Schneider Distribution Automaat modulair 10kA & +10kA A9N18480 4457261 A9N18480 4457261 3606480380518

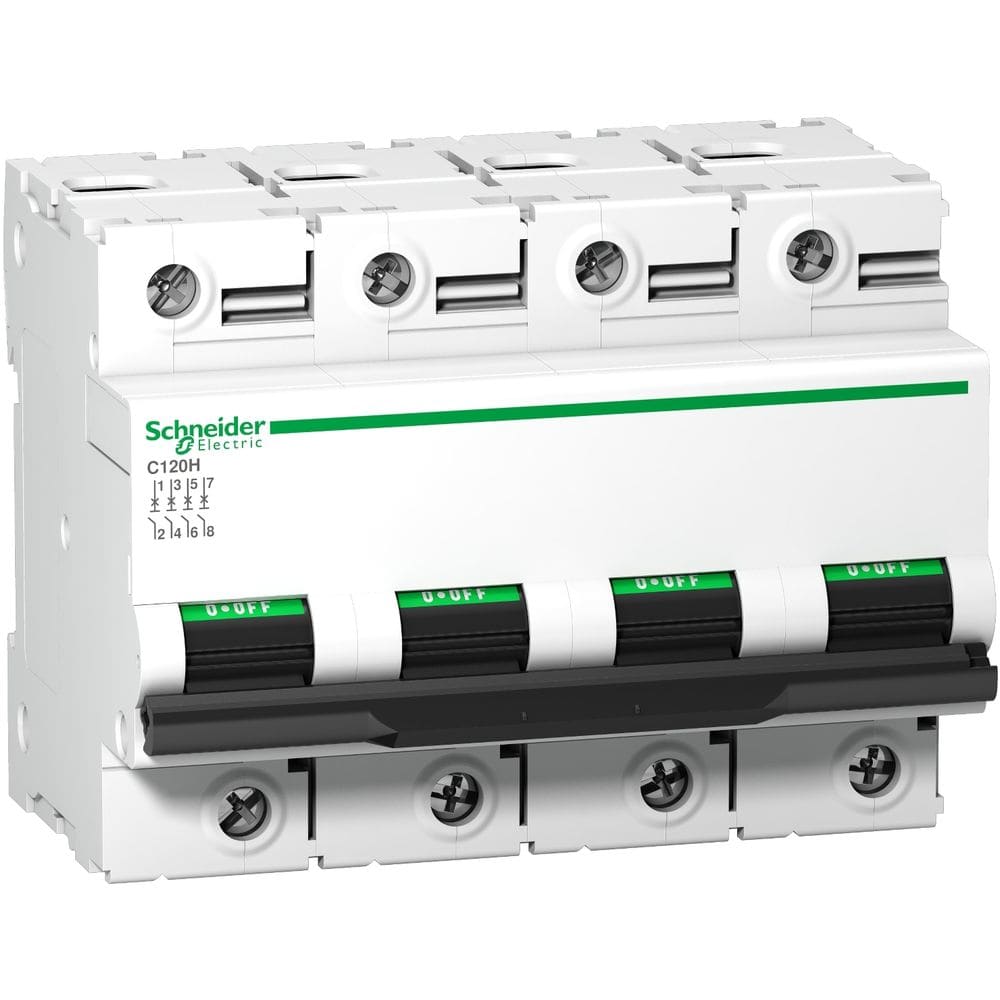

Schneider Distribution Modulaire automaat C120H 4P 100A curve C 15kA
Deze Acti9 C120H is een laagspanning multistandaard miniatuur vermogensschakelaar (MCB). Het is een 4P-vermogensschakelaar met 4 beveiligde polen, een nominale stroom van 100A en een C-uitschakelcurve. Het Icn-kortsluitvermogen is tot 15000A bij 230VAC tot 400VAC, conform de IEC/EN 60898-1 standaard. Dit product voldoet aan de industriële norm IEC/EN 60898-1 en de residentiële norm IEC/EN 60947-2. Deze miniatuur vermogensschakelaar combineert functies van circuitbescherming tegen kortsluiting en overbelastingsstroom, besturing en isolatie. De aanwezigheid van een groenstrook garandeert dat de contacten fysiek openen en maakt het mogelijk om veilig te werken op het stroomafwaartse circuit. Het snelle sluitmechanisme verbetert de levensduur. Het aanbod van acti9 C120 is gericht op industriële en tertiaire gebouwen. Het heeft een elektrische levensduur van maximaal 5000 cycli en een mechanische levensduur van maximaal 20000 cycli. De bedrijfsspanning van het Ue bedraagt 380VAC tot 415VAC. De Ui nominale isolatiespanning is 500VAC. De begrenzingsklasse 3 (volgens de norm IEC/EN 60947-2) verbetert de kosten van stroomafwaartse circuitbescherming. Het product kan op een DIN-rail worden geklemd. De breedte is 12 stappen van 9mm. Vervuilingsgraad is 3. De overspanningscategorie is IV. De productkleur is wit (RAL 9003). De afmetingen zijn (B) 108mm x (H) 81mm x (D) 73mm. Het gewicht is 0,82 kg. Op de aansluitklemmen heeft het een IP20-beschermingsgraad (volgens de IEC 60529-norm). De bedrijfstemperatuur is van -30°C tot +60°C. De opslagtemperatuur is van -40°C tot +70°C.
Nom. afschakelvermogen Icn EN 60898 bij 230 V – 15 kA
Aantal polen (totaal) – 4
Nominale stroom – 100 A
Uitschakelkarakteristiek – C
Meeschakelende nul – ja
Nom. afschakelvermogen Icn EN 60898 bij 230 V – 15 kA
Aantal polen (totaal) – 4
Nominale stroom – 100 A
Uitschakelkarakteristiek – C
Meeschakelende nul – ja
Aantal beveiligde polen – 4
Breedte in module-eenheden – 6
Nom. afschakelvermogen Icn EN 60898 bij 400 V – 15 kA
Nominale spanning – 400 V
Inbouwdiepte – 44 mm
Spanningstype – AC
Nom. isolatiespanning Ui – 500 V
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V – 15 kA
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V – 30 kA
Nom. stoothoudspanning (Uimp) – 6 kV
Frequentie – 50…60 Hz
Nevenapparaat mogelijk – ja
Inbouwmontage (stucwerk) – nee
Energiebegrenzingsklasse – 3
Overspanningscategorie – 4
Aansluitbare geleiderdoorsnede meerdraads – 1…35 mm²
Beschermingsgraad (IP) – IP20
Verontreinigingsgraad – 3
Aansluitbare geleiderdoorsnede eendraads – 1.5…50 mm²
Omgevingstemperatuur bij werking – -30…60 °C
Explosieveilig – nee
Verliesvermogen – 2 W
Product Carbon Footprint (CO2) – Leveranciersverklaring
