Schneider Distribution knipperrelais iRTL – 1C/O – Uc 24-240 VAC/24VDC Tijdrelais modulair Schneider Distribution knipperrelais iRTL – 1C/O – Uc 24-240 VAC/24VDC A9E16069 3606480377457 4331731 A9E16069 A9E16069 4331731

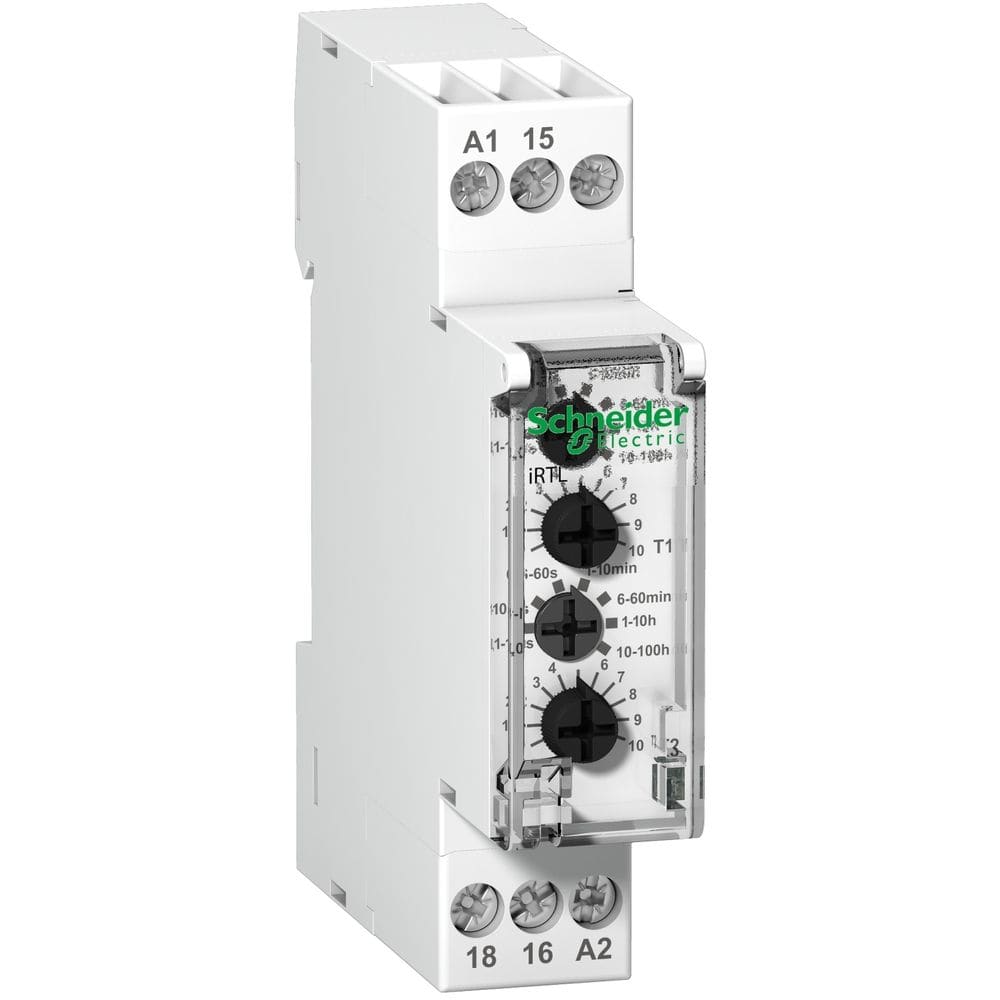

Dit Acti9 iRTL-product is een tijdrelais. De vertragingswaaier is van 0.1s aan 360000s. Het vertraagt het uitschakelen van een belasting na het openen van een hulpcontact (drukknop). De belasting wordt aan het einde van de tijdvertraging T uitgeschakeld. De werkfrequentie is 50 Hz of 60 Hz. De Uc-besturing en voedingsspanning zijn van 24 VAC tot 240 VAC +/-10% en 24 VDC +/-10%. De enkele tijdvertragingscyclus start alleen als er een hulpcontact (drukknop) wordt losgelaten. De precisie van het apparaat is +/- 10% van de volledige schaal. De minimale duur van de besturingsimpuls is 100 ms. De maximale resettijd per spanningsonderbreking is 100 ms. De nominale schakelstroom is 21 A bij 250 VAC. De mechanische levensduur onder AC1-categorie is meer dan 5 x 10exp6 schakeloperaties. De elektrische levensduur onder AC1-categorie is langer dan 10exp5-schakeloperaties. Het type bekrachtiging is analoog (u analoog) met enige functie. Het apparaat knippert tijdens de vertraging. Het omvat een wisselcontact. De breedte in 9 mm standen is 2. De beschermingsgraad is IP20. De afmetingen zijn (B) 18mm x (H) 93mm x (D) 72mm. Het gewicht is 65 gram. De bedrijfstemperatuur is -5°C tot + 55°C. De bewaartemperatuur is -40°C tot + 70°C.
Uitvoering elektrische aansluiting – Overig
Nominale stuurspanning Us bij AC 50Hz – 24…240 V
Nominale stuurspanning Us bij DC – 24 V
Tijdbereik – 0.1…360000 s
Type spanning voor bekrachtiging – AC/DC
Uitvoering elektrische aansluiting – Overig
Nominale stuurspanning Us bij AC 50Hz – 24…240 V
Nominale stuurspanning Us bij DC – 24 V
Tijdbereik – 0.1…360000 s
Type spanning voor bekrachtiging – AC/DC
Bedieningstype – Analoog met multifunctie
Breedte in module-eenheden – 1
Bediening op afstand mogelijk – ja
Nominale stroom – 8 A
Opsteekbaar op hulpcontactblok – nee
Aantal uitgangen, vertraagd, wisselcontact – 1
Nominale stuurspanning Us bij AC 60Hz – 24…240 V
Geschikt voor DIN-railmontage – ja
Aantal uitgangen, onvertraagd, verbreekcontact – 0
Breedte – 18 mm
Aantal uitgangen, onvertraagd, maakcontact – 0
Aantal uitgangen, onvertraagd, wisselcontact – 1
Diepte – 72 mm
Aantal uitgangen, vertraagd, verbreekcontact – 0
Hoogte – 93 mm
Aantal uitgangen, vertraagd, maakcontact – 0
Uitgangen, omschakelbaar vertraagd/onvertraagd – ja
Compleet apparaat met sokkel – nee
Frontmontage – ja
Bedrijfsspanning bij AC 50 hz – 250 V
Bedrijfsspanning bij AC 60 hz – 250 V
Bedrijfsspanning bij DC – 5…250 V
Spanningstype van de bedrijfsspanning – AC/DC
Schakelvermogen gloeilampen – 0 W
Schakelvermogen tl-buizen – 0 VA
Beschermingsgraad (IP) – IP20
Schakelvermogen tl-buizen parallel – 0 VA
Schakelvermogen tl-buizen inductief – 0 VA
Product Carbon Footprint (CO2) – Sonepar-schatting
Prijs per 1 stuks
Energie distributie > Modulair & meet apparatuur > Modulaire apparaten > Tijdrelais modulair
