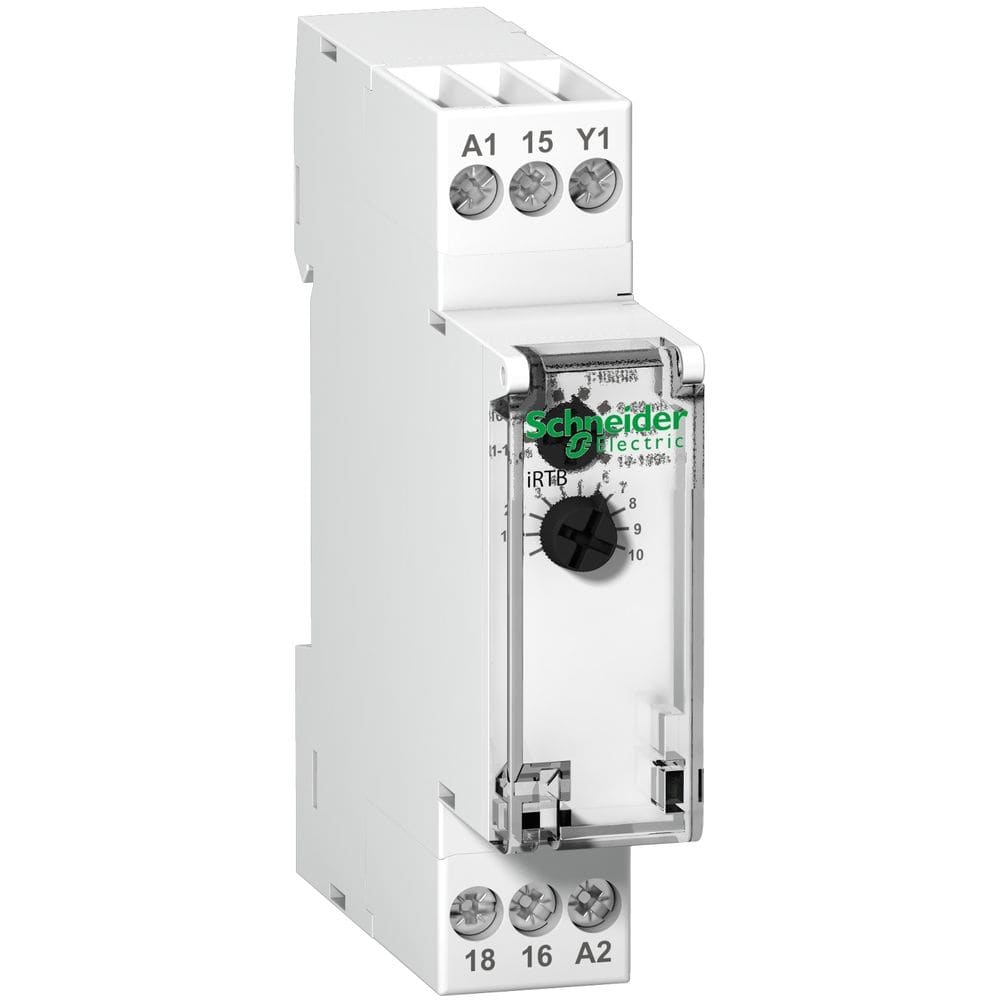

Schneider Distribution iRTB relais-vertraagt uitsch. van belasting na sluiten-1C/O-Uc 24-240VAC/24VDC Tijdrelais modulair Schneider Distribution iRTB relais-vertraagt uitsch. van belasting na sluiten-1C/O-Uc 24-240VAC/24VDC A9E16066 3606480377426 4331728 A9E16066 A9E16066 4331728
Deze Acti9 iRTB is een tijdsrelais. Het tijdsvertragingsbereik ligt tussen 0,1s en 100h. Het vertraagt het uitschakelen van een belasting na het sluiten van een hulpcontact (drukknop). De belasting wordt uitgezet aan het einde van de tijdvertraging T. De werkfrequentie is 50Hz of 60Hz. De Uc-regeling en voedingsspanning zijn van 24VAC tot 240VAC +/-10% en 24VDC +/-10%. De enkele vertragingscyclus start bij het sluiten van een hulpcontact (drukknop). De precisie van het apparaat is +/- 10% van de volledige schaal. De minimale duur van de besturingsimpuls is 100ms. De maximale insteltijd per spanningsonderbreking is 100 ms. De nominale schakelstroom is 21A bij 250VAC. De mechanische levensduur onder AC1 categorie is meer dan 5 x 10exp6 schakeloperaties. De elektrische levensduur onder AC1 categorie is langer dan 10exp5 schakeloperaties. Het type bekrachtiging is analoog (u analoog) met één functie. Het apparaat knippert tijdens de tijdvertraging. Het omvat een omschakelingscontact. De breedte in stappen van 9 mm is 2. De beschermingsgraad is IP20. De afmetingen zijn (B) 18mm x (H) 90mm x (D) 72mm. Het gewicht is 65 g. De bedrijfstemperatuur is -5°C tot + 55°C. De opslagtemperatuur is -40°C tot + 70°C.
Uitvoering elektrische aansluiting – Overig
Nominale stuurspanning Us bij AC 50Hz – 24…240 V
Nominale stuurspanning Us bij DC – 24 V
Tijdbereik – 0.1…360000 s
Type spanning voor bekrachtiging – AC/DC
Uitvoering elektrische aansluiting – Overig
Nominale stuurspanning Us bij AC 50Hz – 24…240 V
Nominale stuurspanning Us bij DC – 24 V
Tijdbereik – 0.1…360000 s
Type spanning voor bekrachtiging – AC/DC
Bedieningstype – Analoog met basisfunctie
Breedte in module-eenheden – 1
Functie opkomvertragend – nee
Functie afvalvertragend – ja
Bediening op afstand mogelijk – ja
Nominale stroom – 8 A
Opsteekbaar op hulpcontactblok – nee
Aantal uitgangen, vertraagd, wisselcontact – 1
Nominale stuurspanning Us bij AC 60Hz – 24…240 V
Geschikt voor DIN-railmontage – ja
Aantal uitgangen, onvertraagd, verbreekcontact – 0
Breedte – 18 mm
Aantal uitgangen, onvertraagd, maakcontact – 0
Aantal uitgangen, onvertraagd, wisselcontact – 1
Diepte – 72 mm
Aantal uitgangen, vertraagd, verbreekcontact – 0
Hoogte – 93 mm
Aantal uitgangen, vertraagd, maakcontact – 0
Uitgangen, omschakelbaar vertraagd/onvertraagd – ja
Compleet apparaat met sokkel – nee
Frontmontage – ja
Bedrijfsspanning bij AC 50 hz – 250 V
Bedrijfsspanning bij AC 60 hz – 250 V
Bedrijfsspanning bij DC – 5…250 V
Spanningstype van de bedrijfsspanning – AC/DC
Schakelvermogen gloeilampen – 0 W
Schakelvermogen tl-buizen – 0 VA
Beschermingsgraad (IP) – IP20
Schakelvermogen tl-buizen parallel – 0 VA
Schakelvermogen tl-buizen inductief – 0 VA
Product Carbon Footprint (CO2) – Sonepar-schatting
