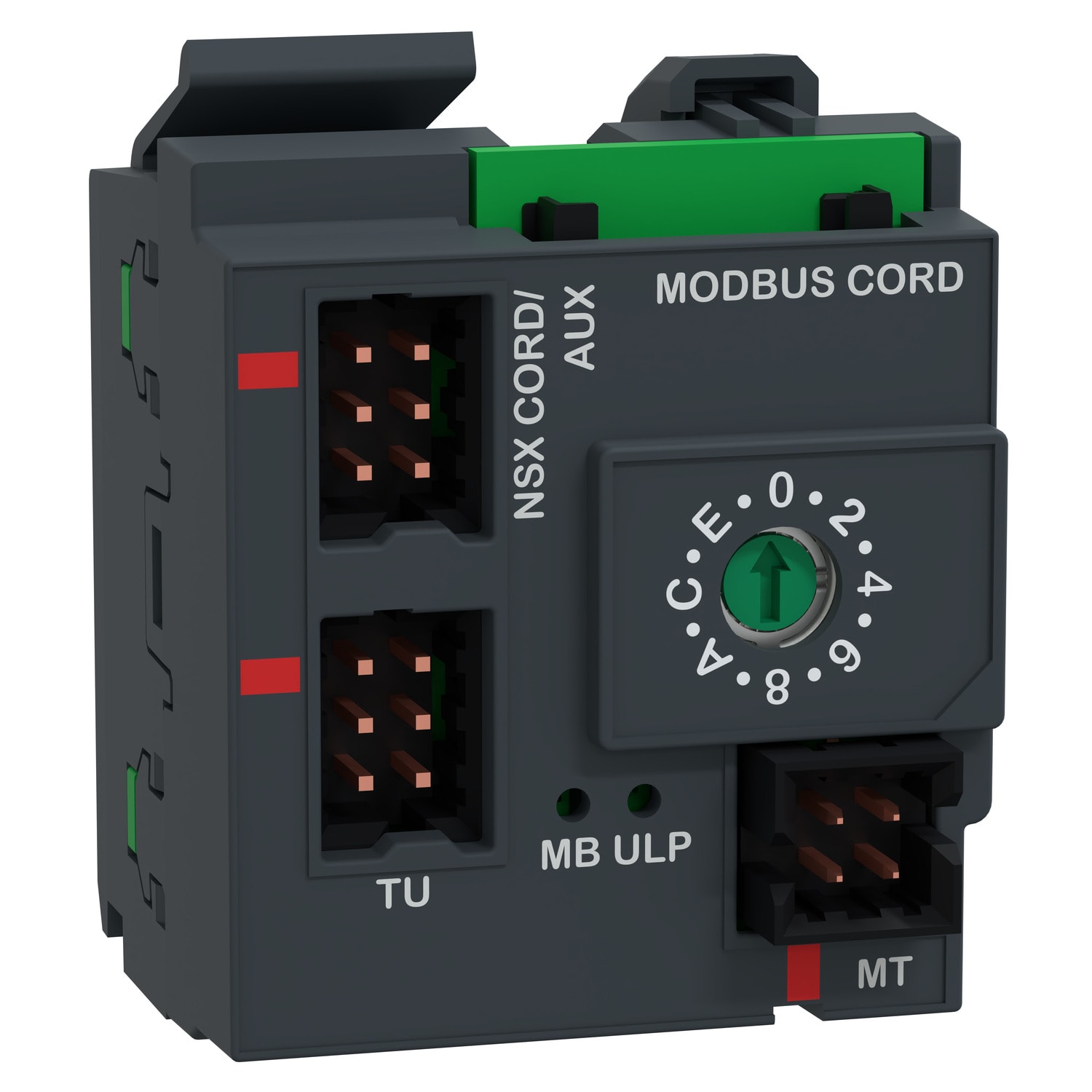

Schneider Distribution Veldbus – communicatiemodule LV434220 8196297 LV434220 8196297 3606486963500
Schneider Distribution COMPACT NSX BSCM MODBUS
Dit is een communicatiemodule met stroomonderbreker en native Modbus- en ULP-communicatie voor Compact nsx-vermogensschakelaars. De optionele BSCM Modbus SL/ULP-module voor Compact nsx wordt gebruikt om de statusindicaties van het apparaat te verkrijgen en de communicerende afstandsbediening te bedienen. Het bevat een geheugen dat wordt gebruikt om de onderhoudsindicatoren te beheren. Het dient als converter tussen de analoge uitgangen van de apparaatindicatiecontacten (O/F, SD, SDE) en de digitale communicerende functies. Deze is nodig voor de communicatie van statusaanduidingen, controles en metingen. De BSCM wordt in de vermogensschakelaar achter de afdekplaat geplaatst. Het heeft een native Modbus interface die is verbonden met de Modbus hub om de Modbus verbinding te daisy chain. Het apparaat is via het NSX-snoeraansluitblok verbonden met externe Ethernet- of Modbus-interfaces (IFE/IFM) via de ULP-modus. De bedrijfsspanning van de BSCM Modbus SL/ULP-module is 24 V DC.
Voedingsspanning bij DC – 24 V
Ondersteunt protocol TCP/IP – nee
Ondersteunt protocol voor PROFIBUS – nee
Ondersteunt protocol voor MODBUS – ja
Spanningstype voedingsspanning – DC
Voedingsspanning bij DC – 24 V
Ondersteunt protocol TCP/IP – nee
Ondersteunt protocol voor PROFIBUS – nee
Ondersteunt protocol voor MODBUS – ja
Spanningstype voedingsspanning – DC
Ondersteunt protocol voor CAN – nee
Ondersteunt protocol voor INTERBUS – nee
Ondersteunt protocol voor ASI – nee
Ondersteunt protocol voor PROFINET IO – nee
Ondersteunt protocol voor KNX – nee
Ondersteunt protocol voor Data-Highway – nee
Ondersteunt protocol voor EtherNet/IP – nee
Ondersteunt protocol voor DeviceNet – nee
Ondersteunt protocol voor SUCONET – nee
Ondersteunt protocol voor PROFIsafe – nee
Ondersteunt protocol voor LON – nee
Ondersteunt protocol voor SERCOS – nee
Ondersteunt protocol voor PROFINET CBA – nee
Ondersteunt protocol voor Foundation Fieldbus – nee
Ondersteunt protocol voor AS-Interface Safety at Work – nee
Ondersteunt protocol voor DeviceNet Safety – nee
Ondersteunt protocol voor INTERBUS-Safety – nee
Ondersteunt protocol voor SafetyBUS p – nee
Ondersteunt protocol voor overige bussystemen – ja
Radiostandaard Bluetooth – nee
Radiostandaard WLAN 802.11 – nee
Radio standaard GPRS – nee
Radiostandaard eGPRS – nee
Radio standaard GSM – nee
Radio standaard LTE – nee
Radio standaard UMTS – nee
IO link master – nee
Systeemcomponenten – nee
Beschermingsgraad (IP) – IP20
Met potentiaalscheiding – nee
Veldbusaansluiting via separate buskoppelaar mogelijk – nee
Draagrailmontage mogelijk – nee
Wand-/directmontage mogelijk – nee
Frontinbouw mogelijk – nee
Rackmontage mogelijk – nee
Geschikt voor veiligheidsfunctie – nee
SIL conform IEC 61508 – Zonder
Performance level volgens EN ISO 13849-1 – Zonder
Bijbehorend bedrijfsmiddel (Ex ia) – nee
Bijbehorend bedrijfsmiddel (Ex ib) – nee
Explosieveiligheidscategorie voor gas – Zonder
Explosieveiligheidscategorie voor stof – Zonder
Breedte – 27.4 mm
Hoogte – 34 mm
Diepte – 29.25 mm
Aantal HW-interfaces CAN – 0
Aantal HW-interfaces industrieel ethernet – 0
Aantal interfaces PROFINET – 0
Aantal HW-interfaces serieel RS-232 – 0
Aantal HW-interfaces serieel RS-422 – 0
Aantal HW-interfaces serieel RS-485 – 0
Aantal HW-interfaces serieel TTY – 0
Aantal HW-interfaces USB – 0
Aantal HW-interfaces parallel – 0
Aantal HW-interfaces wireless – 0
Aantal HW-interfaces overige – 4
Ondersteunt protocol voor EtherCAT – nee
Gecertificeerd voor UL risico locatie klasse I – nee
Gecertificeerd voor UL risico locatie klasse II – nee
Gecertificeerd voor UL risico locatie klasse III – nee
Gecertificeerd voor UL risico locatie divisie I – nee
Gecertificeerd voor UL risico locatie divisie 2 – nee
Gecertificeerd voor UL risico locatie groep A (acetyleen) – nee
Gecertificeerd voor UL risico locatie groep B (waterstof) – nee
Gecertificeerd voor UL risico locatie groep C (ethyleen) – nee
Gecertificeerd voor UL risico locatie groep D (propaan) – nee
Gecertificeerd voor UL risico locatie groep E (metaalstof) – nee
Gecertificeerd voor UL risico locatie groep F (koolstofhoudend stof) – nee
Gecertificeerd voor UL risico locatie groep G (niet geleidende stof) – nee
Product Carbon Footprint (CO2) – Leveranciersverklaring
