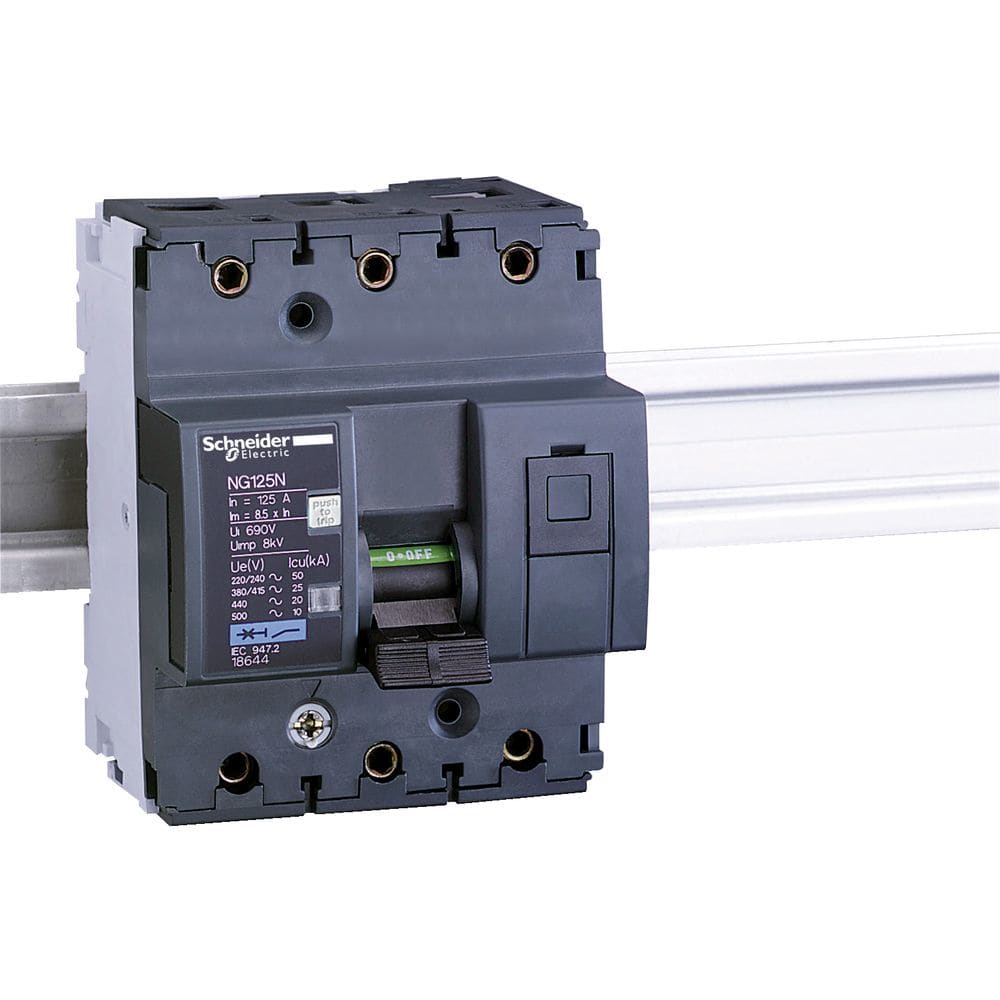

Schneider Distribution automaat Multi 9 -NG125N – 3P – 125 A – curve C
Deze Acti9 NG125N is een vermogensschakelaar voor laagspanning. Het is een 3P vermogensschakelaar met 3 beveiligde polen, 125A nominale stroom en C uitschakelcurve. Het nominale kortsluitvermogen gaat tot 25kA bij 380VAC tot 415VAC in overeenstemming met de EN/IEC 60947-2 norm en 25kA bij 380VAC tot 415VAC in overeenstemming met de EN/IEC 60947-2 norm. Het voldoet aan zowel de industriële norm EN/IEC 60898-1 als de residentiële norm EN/IEC 60947-2. Deze miniatuur vermogensschakelaar beschermt circuits tegen kortsluiting en overbelastingsstroom. Het is geschikt voor isolatie in de industriële sector volgens de norm IEC/EN 60947-2. De uitschakeling van de fout wordt aangegeven door een rood indicatielampje met de mechanische status op de voorzijde van de vermogensschakelaar. Het heeft een elektrische levensduur van maximaal 5000 cycli en een mechanische levensduur van maximaal 20000 cycli. De bedrijfsspanning van het Ue is gelijk aan of lager dan 375VDC, 220VAC tot 240VAC, 380VAC tot 415VAC, 440VAC of 500VAC. De Ui nominale isolatiespanning is 690VAC. De Uimp nominale stoothoudspanning is 8kV. De bedieningsfrequentie is 50Hz of 60Hz. Het is een monteerbare DIN-rail. De breedte is 9 stappen van 9mm. Vervuilingsgraad is 3. De overspanningscategorie is IV. De afmetingen zijn (B) 81mm x (H) 103mm x (D) 81mm. Het gewicht is 0,72 kg. Ze heeft een IP20-beschermingsgraad (conform IEC/EN 60529) op de aansluitklemmen in het omhulsel. De bedrijfstemperatuur is -30°C tot 70°C. De opslagtemperatuur is -40°C tot 70°C.
Nom. afschakelvermogen Icn EN 60898 bij 230 V – 0 kA
Aantal polen (totaal) – 3
Nominale stroom – 125 A
Uitschakelkarakteristiek – C
Meeschakelende nul – nee
Nom. afschakelvermogen Icn EN 60898 bij 230 V – 0 kA
Aantal polen (totaal) – 3
Nominale stroom – 125 A
Uitschakelkarakteristiek – C
Meeschakelende nul – nee
Aantal beveiligde polen – 3
Breedte in module-eenheden – 4.5
Nom. afschakelvermogen Icn EN 60898 bij 400 V – 25 kA
Nominale spanning – 400 V
Inbouwdiepte – 47 mm
Spanningstype – AC/DC
Nom. isolatiespanning Ui – 690 V
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V – 25 kA
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V – 50 kA
Nom. stoothoudspanning (Uimp) – 8 kV
Frequentie – 50…60 Hz
Nevenapparaat mogelijk – ja
Inbouwmontage (stucwerk) – nee
Energiebegrenzingsklasse – 0
Overspanningscategorie – 4
Aansluitbare geleiderdoorsnede meerdraads – 10…50 mm²
Beschermingsgraad (IP) – IP20
Verontreinigingsgraad – 3
Aansluitbare geleiderdoorsnede eendraads – 16…70 mm²
Omgevingstemperatuur bij werking – -30…70 °C
Explosieveilig – nee
Verliesvermogen – 8 W
Product Carbon Footprint (CO2) – Leveranciersverklaring
