Schneider Distribution Automaat modulair 6kA A9F74404 4107593 A9F74404 4107593 3606480080494

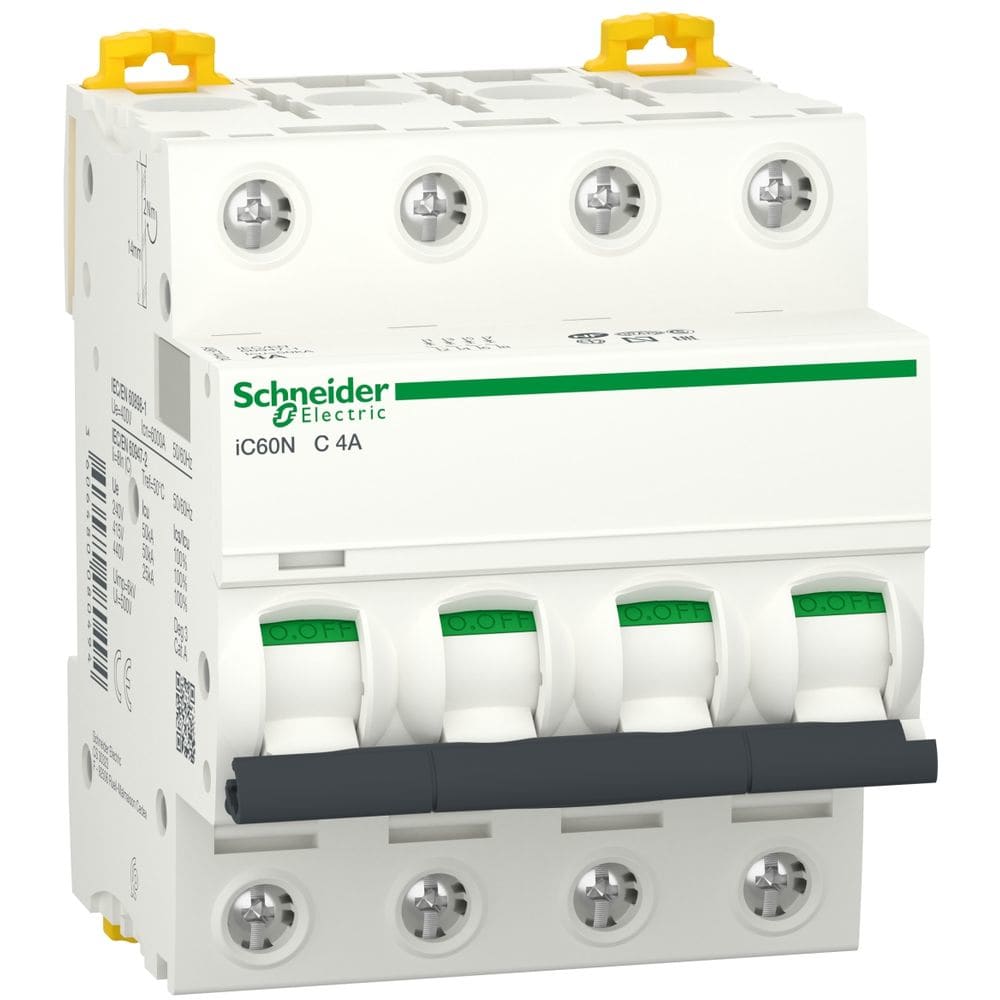

Schneider Distribution Automaat iC60N 4P 4A C
Deze Acti9 iC60N is een laagspanningsminiatuur vermogensschakelaar (MCB). Het is een 4P-vermogensschakelaar met 4 beveiligde polen, een 4A-nominale stroom en een C-uitschakelcurve. Het nominale kortsluitvermogen bedraagt 50kA bij 220VAC tot 240VAC, in overeenstemming met de EN/IEC 60947-2 norm en 6000A bij 400VAC, in overeenstemming met de EN/IEC 60898-1 norm. Het voldoet aan zowel de industriële norm EN/IEC 60898-1 als de residentiële norm EN/IEC 60947-2. Deze miniatuur vermogensschakelaar beschermt circuits tegen kortsluiting en overbelastingsstroom. De unieke Visitrip-indicator ervan vermindert de interventietijd door het defecte circuit weer te geven. De groene strook van de Visisafe garandeert dat de contacten fysiek geopend worden om stroomafwaarts onderhoud mogelijk te maken. Het snelle sluitmechanisme, onafhankelijk van handmatige bediening, verbetert de levensduur. Het heeft een elektrische levensduur van maximaal 10000 cycli en een mechanische levensduur van maximaal 20000 cycli. De Ui nominale isolatiespanning is 500VAC. De begrenzingsklasse 3 (volgens EN/IEC60898-1) verbetert de stroomafwaartse kosten van de circuitbescherming. Het product kan op een DIN-rail worden geklemd. De breedte is 8 stappen van 9mm. Vervuilingsgraad is 3. De overspanningscategorie is IV. De productkleur is wit (RAL9003). De afmetingen zijn (B) 72mm x (H) 85mm x (D) 78.5mm. Het gewicht is 0,5 kg. Volgens de IEC 60529-norm is de beschermingsgraad IP20 en IP40 in omhulsels. De bedrijfstemperatuur is -35°C tot 70°C. De opslagtemperatuur is -40°C tot 85°C.
Geschiktheid voor industriële isolatie conform de IEC/EN 60947-2 norm
Combineer kortsluitings- en overbelastingsstroombeveiliging
Bezoeksysteem voor snelle detectie van defecte uitgangen voor kortere reparatietijden
VisiSafe-systeem voor een betere beveiliging van circuits
Optie voor toevoegen van hulpelementen, externe bewaking en aardlekschakelaars (Vigi)
Snellere, betere en flexibelere installatie van het apparaat dankzij een combinatierail
Snel sluiten, onafhankelijk van de activeringssnelheid van de tuimelschakelaar
Nom. afschakelvermogen Icn EN 60898 bij 230 V – 6 kA
Aantal polen (totaal) – 4
Nominale stroom – 4 A
Uitschakelkarakteristiek – C
Meeschakelende nul – nee
Nom. afschakelvermogen Icn EN 60898 bij 230 V – 6 kA
Aantal polen (totaal) – 4
Nominale stroom – 4 A
Uitschakelkarakteristiek – C
Meeschakelende nul – nee
Aantal beveiligde polen – 4
Breedte in module-eenheden – 4
Nom. afschakelvermogen Icn EN 60898 bij 400 V – 6 kA
Nominale spanning – 400 V
Inbouwdiepte – 44.5 mm
Spanningstype – AC/DC
Nom. isolatiespanning Ui – 500 V
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V – 50 kA
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V – 50 kA
Nom. stoothoudspanning (Uimp) – 6 kV
Frequentie – 50…60 Hz
Nevenapparaat mogelijk – ja
Inbouwmontage (stucwerk) – nee
Energiebegrenzingsklasse – 3
Overspanningscategorie – 4
Aansluitbare geleiderdoorsnede meerdraads – 1…16 mm²
Beschermingsgraad (IP) – IP20
Verontreinigingsgraad – 3
Aansluitbare geleiderdoorsnede eendraads – 1…25 mm²
Omgevingstemperatuur bij werking – -35…70 °C
Explosieveilig – nee
Verliesvermogen – 2.4 W
Product Carbon Footprint (CO2) – Leveranciersverklaring
