Schneider Distribution Automaat iC60L 2P 4A C A9F94204

Op voorraad ↓

Schneider Distribution Automaat modulair 10kA & +10kA A9F94204 4107952 A9F94204 4107952 3606480084300

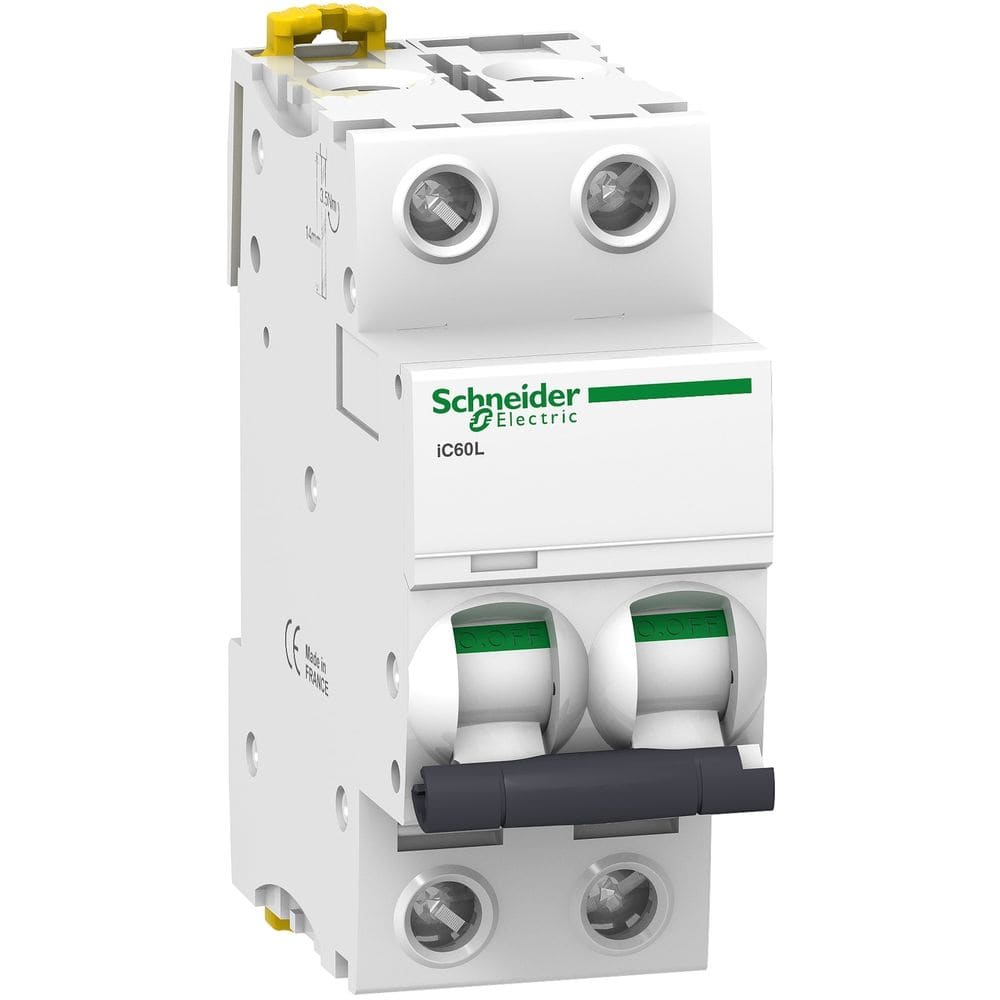

Schneider Distribution Automaat iC60L 2P 4A C

Dit Acti9 iC60L product is een laagspanningsminiatuur vermogensschakelaar (MCB). Het is een 2P-vermogensschakelaar met 2 beveiligde polen, de In-nominale stroom is 4A en een C-uitschakelcurve. Het nominale kortsluitvermogen bedraagt 100kA bij 220VAC tot 240VAC, in overeenstemming met de IEC/EN 60947-2 norm en 15000A bij 400VAC, in overeenstemming met de IEC/EN 60898-1 norm. Het voldoet aan zowel de industriële norm EN/IEC 60898-1 als de residentiële norm EN/IEC 60947-2. Deze miniatuur vermogensschakelaar beschermt tegen kortsluiting en overbelastingsstroom in alle toepassingen. De unieke Visitrip-indicator ervan vermindert de interventietijd door het defecte circuit weer te geven. De groene strook van de Visisafe garandeert dat de contacten fysiek geopend worden om stroomafwaarts onderhoud mogelijk te maken. Het snelle sluitmechanisme, onafhankelijk van handmatige bediening, verbetert de levensduur. Het heeft een elektrische levensduur van maximaal 10000 cycli en een mechanische levensduur van maximaal 20000 cycli. De Ui nominale isolatiespanning is 500VAC. De begrenzingsklasse 3 (volgens de EN/IEC 60898-1 norm) verbetert de kosten van stroomafwaartse circuitbescherming. Het is een monteerbare DIN-rail. De breedte in stappen van 9 mm is 4. De vervuilingsgraad is 3. De overspanningscategorie is IV. De productkleur is wit (RAL 9003). De afmetingen zijn (B) 36mm x (H) 85mm x (D) 78.5mm. Het gewicht is 0,25kg. Volgens de IEC 60529-norm is de IP-beschermingsgraad IP20 en wordt IP40 eenmaal in een modulair omhulsel. De bedrijfstemperatuur is van -35°C tot 70°C. De opslagtemperatuur is van -40°C tot 85°C.
Geschiktheid voor industriële isolatie conform de IEC/EN 60947-2 norm
Combineer kortsluitings- en overbelastingsstroombeveiliging
Bezoeksysteem voor snelle detectie van defecte uitgangen voor kortere reparatietijden
VisiSafe-systeem voor een betere beveiliging van circuits
Optie voor toevoegen van hulpelementen, externe bewaking en aardlekschakelaars (Vigi)
Snellere, betere en flexibelere installatie van het apparaat dankzij een combinatierail
Snel sluiten, onafhankelijk van de activeringssnelheid van de tuimelschakelaar
Nom. afschakelvermogen Icn EN 60898 bij 230 V – 15 kA
Aantal polen (totaal) – 2
Nominale stroom – 4 A
Uitschakelkarakteristiek – C
Meeschakelende nul – nee
Nom. afschakelvermogen Icn EN 60898 bij 230 V – 15 kA
Aantal polen (totaal) – 2
Nominale stroom – 4 A
Uitschakelkarakteristiek – C
Meeschakelende nul – nee
Aantal beveiligde polen – 2
Breedte in module-eenheden – 2
Nom. afschakelvermogen Icn EN 60898 bij 400 V – 15 kA
Nominale spanning – 400 V
Inbouwdiepte – 44.5 mm
Spanningstype – AC/DC
Nom. isolatiespanning Ui – 500 V
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V – 100 kA
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V – 100 kA
Nom. stoothoudspanning (Uimp) – 6 kV
Frequentie – 50…60 Hz
Nevenapparaat mogelijk – ja
Inbouwmontage (stucwerk) – nee
Energiebegrenzingsklasse – 3
Overspanningscategorie – 4
Aansluitbare geleiderdoorsnede meerdraads – 1…16 mm²
Beschermingsgraad (IP) – IP20
Verontreinigingsgraad – 3
Aansluitbare geleiderdoorsnede eendraads – 1…25 mm²
Omgevingstemperatuur bij werking – -35…70 °C
Explosieveilig – nee
Verliesvermogen – 2.4 W
Product Carbon Footprint (CO2) – Leveranciersverklaring
