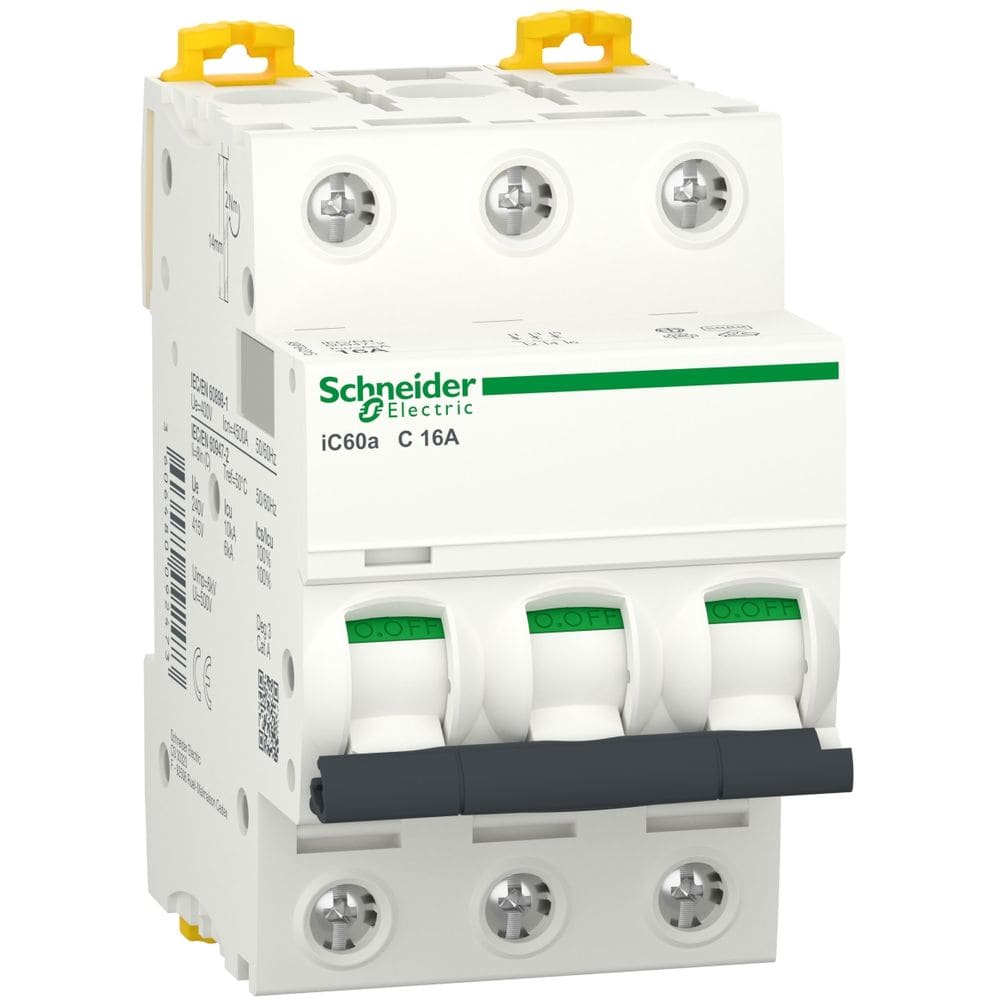

Schneider Distribution Automaat iC60a 3P 16A C
Deze Acti9 iC60a is een laagspanningsminiatuur vermogensschakelaar (MCB). Het is een 3P vermogensschakelaar met 3 beveiligde polen, 16A nominale stroom en C uitschakelcurve. Het nominale kortsluitvermogen bedraagt 10kA bij 220VAC tot 240VAC, in overeenstemming met de EN/IEC 60947-2 norm en 4500A bij 400VAC, in overeenstemming met de EN/IEC 60898-1 norm. Het voldoet aan zowel de industriële norm EN/IEC 60898-1 als de residentiële norm EN/IEC 60947-2. Deze miniatuur vermogensschakelaar beschermt de kring tegen kortsluiting en overbelastingsstroom. De unieke Visitrip-indicator ervan vermindert de interventietijd door het defecte circuit weer te geven. De groene strook van de Visisafe garandeert dat de contacten fysiek geopend worden om stroomafwaarts onderhoud mogelijk te maken. Het snelle sluitmechanisme, onafhankelijk van handmatige bediening, verbetert de levensduur. De Ui nominale isolatiespanning is 500VAC. De begrenzingsklasse 3 (volgens EN/IEC60898-1) verbetert de stroomafwaartse kosten van de circuitbescherming. Het product kan op een DIN-rail worden geklemd. De breedte is 6 stappen van 9mm. Vervuilingsgraad is 3. Op de aansluitklemmen heeft het een IP20 B-beschermingsgraad (conform IEC/EN 60529). De bedrijfstemperatuur is -35°C tot 70°C. De opslagtemperatuur is -40°C tot 85°C.
Geschiktheid voor industriële isolatie volgens de norm IEC/EN 60947-2
Combineer bescherming tegen kortsluiting en overbelastingsstroom
Visitrip systeem voor snelle detectie van defecte uitgangen voor kortere reparatietijden
Visisafe systeem om een betere beveiliging te bieden wat betreft de bescherming van de stroomkring
Optie voor het toevoegen van hulpelementen, monitoring op afstand en apparaat voor reststroom (Vigi)
Snellere, betere en flexibelere installatie van het apparaat dankzij een combinatiebaar
Snel sluiten onafhankelijk van de activeringssnelheid van de tweestandenschakelaar
Nom. afschakelvermogen Icn EN 60898 bij 230 V – 4.5 kA
Aantal polen (totaal) – 3
Nominale stroom – 16 A
Uitschakelkarakteristiek – C
Meeschakelende nul – nee
Nom. afschakelvermogen Icn EN 60898 bij 230 V – 4.5 kA
Aantal polen (totaal) – 3
Nominale stroom – 16 A
Uitschakelkarakteristiek – C
Meeschakelende nul – nee
Aantal beveiligde polen – 3
Breedte in module-eenheden – 3
Nom. afschakelvermogen Icn EN 60898 bij 400 V – 4.5 kA
Nominale spanning – 400 V
Inbouwdiepte – 44.5 mm
Spanningstype – AC
Nom. isolatiespanning Ui – 500 V
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V – 6 kA
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V – 10 kA
Nom. stoothoudspanning (Uimp) – 6 kV
Frequentie – 50…60 Hz
Nevenapparaat mogelijk – ja
Inbouwmontage (stucwerk) – nee
Energiebegrenzingsklasse – 3
Overspanningscategorie – 2
Aansluitbare geleiderdoorsnede meerdraads – 1…16 mm²
Beschermingsgraad (IP) – IP20
Verontreinigingsgraad – 3
Aansluitbare geleiderdoorsnede eendraads – 1…25 mm²
Omgevingstemperatuur bij werking – -35…70 °C
Explosieveilig – nee
Verliesvermogen – 2.4 W
Product Carbon Footprint (CO2) – Leveranciersverklaring
