Schneider Distribution Hulpcontact modulair A9A26909 7696852 A9A26909 7696852 3606486115152

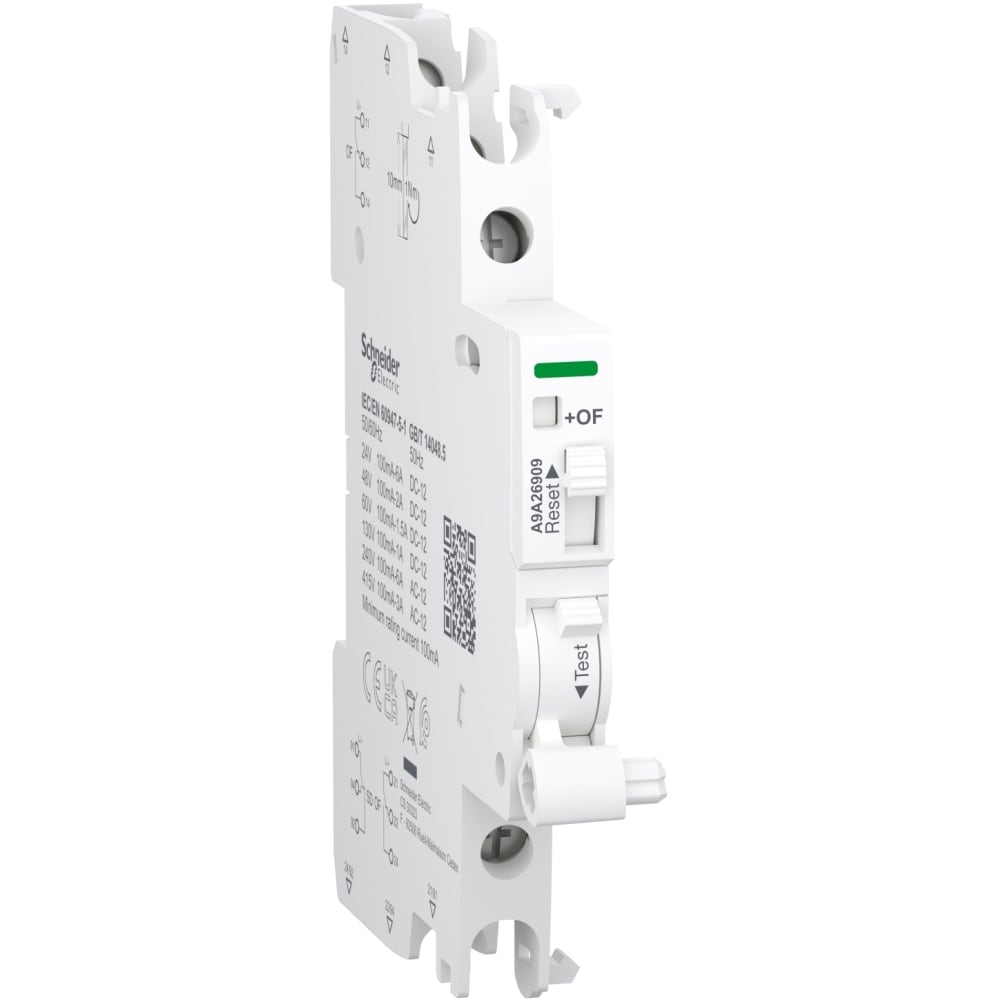

Schneider Distribution Acti9 – hulpcontact – iSD+OF – 2 C/O – 100mA-6A – AC/DC
Dit elektrische Acti9-hulpelement is een modulair OC- en foutencontact. De 2 contacten (2 NO/NC) kunnen de signaleringsinformatie van het bijbehorende apparaat rapporteren. In het wisselstroomnetwerk is de nominale stroom van 100 mA tot 6A met een bedrijfsfrequentie van 50Hz tot 60Hz bij 240VAC, en van 100mA tot 3A met een bedrijfsfrequentie van 50Hz tot 60Hz bij 415VAC. In het gelijkstroomnetwerk begint de nominale stroom altijd bij 100 mA bij 24 V DC tot 130 V DC. Het gaat omhoog 6A bij 24VDC, 2A bij 48VDC, 1.5A bij 60VDC en 1A bij 130VDC. Het heeft 2 positieschakelaars met contacten type 2 C/O. Het is bedoeld voor nieuwe of gerenoveerde installatie in kleine commerciële of gebouwen. Dit OC en fout contact is compatibel met Acti9 bereiken zoals iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC60 en iID dubbele klemmen reststroom vermogensschakelaar (RCCB). Het OC en het foutcontact worden alleen geïnstalleerd voor Acti9-bereiken zoals iID, iDPN Vigi, iSW-NA, ARA, iC60 en RCA apparaten die 2 omschakelingscontacten bevatten. Als er geen combinatierail is, is deze ook compatibel met iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. De iSD+OF wordt gebruikt voor de korte naam of compatibiliteitscode van het apparaat. De mechanische indicator wordt verstrekt op het product voor (Lokale) signalering. Het heeft een schroefklem terminal aansluiting aan de boven- en onderzijde. De aansluiting maakt een stijve koperen kabel mogelijk. De capaciteit van de kabeldoorsnede is van 1mm² tot 4mm². Het heeft een schroefklem terminal aansluiting aan de boven- en onderzijde. De aansluiting maakt een flexibele koperen kabel mogelijk. De dwarsdoorsnede van de kabel is van 0,5mm² tot 2,5mm². Het heeft een schroefklem terminal aansluiting aan de boven- en onderzijde. De aansluiting maakt starre koperen kabels mogelijk (2 kabels). De capaciteit van de kabeldoorsnede is 2,5mm². Het heeft een schroefklem terminal aansluiting aan de boven- en onderzijde. De aansluiting is flexibel met koperen verbindingskabels (2 kabels). De capaciteit van de kabeldoorsnede is 1,5mm². De nominale isolatiespanning (Ui) is tot 500 V. Het heeft een nominale stoothoudspanning (Uimp) van 4kV. De breedte in stappen van 9 mm is 1. De afmetingen zijn (B) 9mm x (H) 90mm x (D) 73mm. De productkleur is wit (RAL 9003). De vervuilingsgraad is 3. Het niveau van tropicalisatie is behandeling 2. Het aandraaimoment van de aansluiting is 1N.m (onder) voor PZ1-schroevendraaier. Volgens de IEC 60529-norm is de IP-beschermingsgraad IP20. De bedrijfstemperatuur is van -35°C tot +70°C. De opslagtemperatuur is van -40°C tot +85°C. Dit product voldoet aan de EN/IEC 60947-5-1 en GB/T 14048.5 normen. Dit product is gecertificeerd met CE- en UKCA-markeringen.
Aantal contacten als maakcontact – 0
Apparaatmontage – Verliesstroom- en installatieautomaat
Aantal contacten als verbreekcontact – 0
Aantal contacten als wisselcontact – 2
Breedte in module-eenheden – 0.5
Aantal contacten als maakcontact – 0
Apparaatmontage – Verliesstroom- en installatieautomaat
Aantal contacten als verbreekcontact – 0
Aantal contacten als wisselcontact – 2
Breedte in module-eenheden – 0.5
Aantal foutsignaalschakelaars – 1
Nominale spanning – 240 V
Nom. (meet)schakelstroom – 0.1 A
Voorzien van zelftest voor foutstroomfunctie – nee
Geschikt voor max. aantal polen hoofdapparaat (totaal) – 4
Geschikt voor max. stroom hoofdapparaat – 63 A
Functie – Hulpschakelaar/foutsignaalschakelaar
Spanningstype – AC/DC
Product Carbon Footprint (CO2) – Leveranciersverklaring
