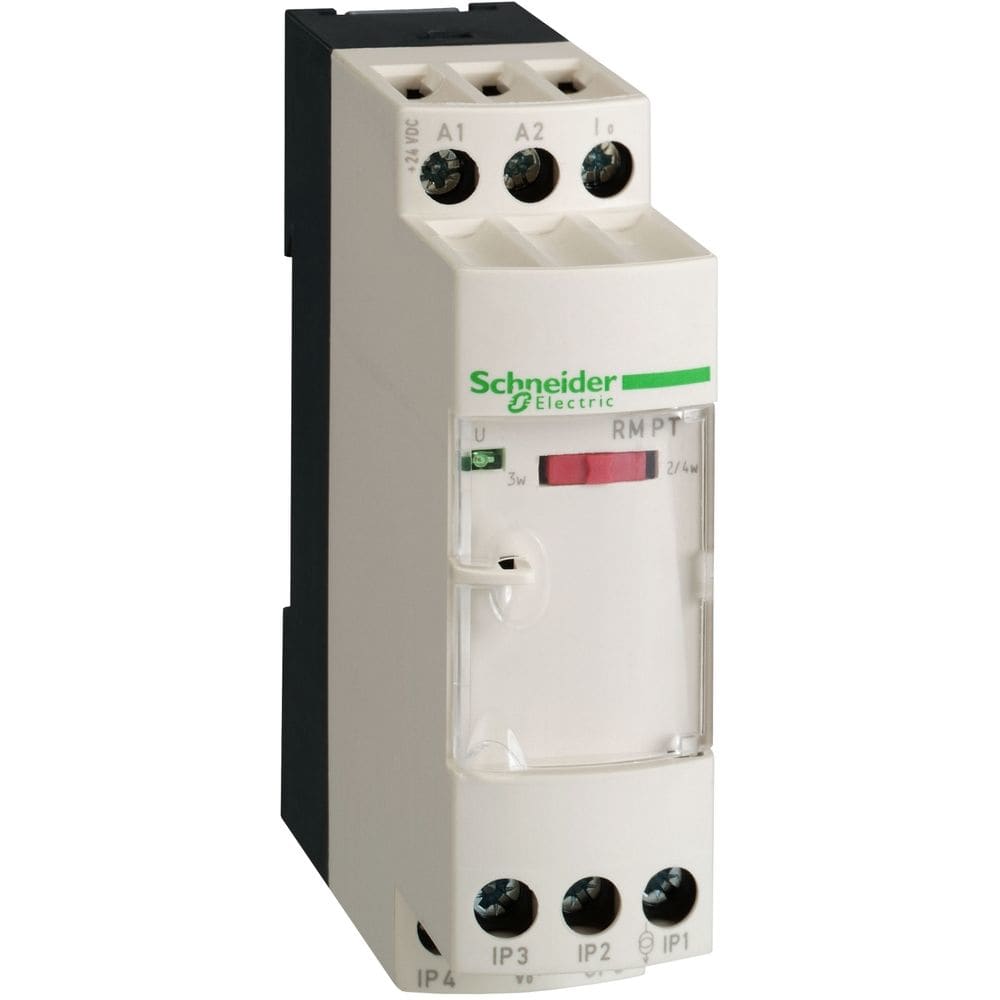

Schneider Automation Scheidingsversterker RMPT30BD 3568515 RMPT30BD 3568515 3389110108965
Schneider Automation temperatuurtransmitter – 0-100 °C/32-212 °F – voor universele Pt100-sondes
Deze temperatuurzender maakt deel uit van het assortiment Harmony Analog-interfaces. Het is ontworpen om het signaal van de Pt100-sonde om te zetten in standaard elektrisch signaal dat compatibel is met automatiseringsplatforms, controllers. De voedingsspanning is 24V DC, niet-geïsoleerd. Het laat ook de verbindingsafstand tussen een sensor en het meettoestel toe om worden verhoogd. De kabels die worden gebruikt om de omvormers aan te sluiten op procesapparatuur (PLC’s) zijn standaardkabels die voordeliger zijn dan verlengkabels of compensatiekabels die geschikt zijn voor lage signalen voor Pt100-sondes of thermokoppels. Deze omvormer voldoet aan de IEC-normen, UL en CSA-gecertificeerd, en is geschikt voor universeel gebruik.
Schakelspanning – 24 V
Schakelstroom – 0.004 A
Aantal kanalen – 1
Beschermingsgraad (IP) – IP20
Nom. voedingsspanning bij DC – 24 V
Schakelspanning – 24 V
Schakelstroom – 0.004 A
Aantal kanalen – 1
Beschermingsgraad (IP) – IP20
Nom. voedingsspanning bij DC – 24 V
Nom. voedingsspanning bij AC – 0 V
Aantal ingangsbereiken 0 v … 10 v – 1
Aantal ingangsbereiken 4 ma … 20 ma – 1
Schakelfrequentie – 0 Hz
Type voeding – Actief
Nom. (meet)bedrijfsfrequentie – 0 Hz
Aantal ingangsbereiken -60 mv … +60 mv – 0
Aantal ingangsbereiken -100 mv … +100 mv – 0
Aantal ingangsbereiken -300 mv … +300 mv – 0
Aantal ingangsbereiken -500 mv … +500 mv – 0
Aantal ingangsbereiken 0 mv … 100 mv – 0
Aantal ingangsbereiken -1 v … +1 v – 0
Aantal ingangsbereiken -2 v … +2 v – 0
Aantal ingangsbereiken -2,5 V … +2,5 V – 0
Aantal ingangsbereiken -5 v … +5 v – 0
Aantal ingangsbereiken -10 v … +10 v – 0
Aantal ingangsbereiken -20 v … +20 v – 0
Aantal ingangsbereiken 0 mv … 60 mv – 0
Aantal ingangsbereiken 0 mv … 200 mv – 0
Aantal ingangsbereiken 0 ma … 20 ma – 1
Aantal ingangsbereiken 0 mv … 300 mv – 0
Aantal ingangsbereiken 0 mv … 500 mv – 0
Aantal ingangsbereiken 0 ma … 10 ma – 0
Aantal ingangsbereiken 0 v … 1 v – 0
Aantal ingangsbereiken 0 v … 2 v – 0
Aantal ingangsbereiken 0 V … 2,5 V – 0
Aantal ingangsbereiken 0 v … 5 v – 0
Aantal ingangsbereiken 0 v … 20 v – 0
Aantal ingangsbereiken 0 v … 24 v – 0
Aantal ingangsbereiken 0 v … 30 v – 0
Aantal ingangsbereiken 1 v … 5 v – 0
Aantal ingangsbereiken 2 v … 10 v – 0
Aantal ingangsbereiken +5 v … -5 v – 0
Aantal ingangsbereiken +10 v … -10 v – 0
Aantal ingangsbereiken 5 v … 0 v – 0
Aantal uitgangsbereiken 1 v … 5 v – 0
Aantal ingangsbereiken 5 v … 1 v – 0
Aantal ingangsbereiken 10 v … 0 v – 0
Aantal ingangsbereiken 10 v … 2 v – 0
Aantal ingangsbereiken 0 ma … 5 ma – 0
Aantal ingangsbereiken -5 ma … +5 ma – 0
Aantal ingangsbereiken -10 ma … +10 ma – 0
Aantal ingangsbereiken -20 ma … +20 ma – 0
Aantal ingangsbereiken 20 ma … 0 ma – 0
Aantal ingangsbereiken 20 ma … 4 ma – 0
Aantal uitgangsbereiken -60 mv … +60 mv – 0
Aantal uitgangsbereiken -100 mv … +100 mv – 0
Galvanische scheiding tussen ingang en uitgang – nee
Galvanische scheiding tussen uitgang naar uitgang – nee
Aantal uitgangsbereiken -300 mv … +300 mv – 0
Aantal uitgangsbereiken -500 mv … +500 mv – 0
Aantal uitgangsbereiken -1 v … +1 v – 0
Aantal uitgangsbereiken -2 v … +2 v – 0
Aantal uitgangsbereiken -2,5 V … +2,5 V – 0
Aantal uitgangsbereiken -5 v … +5 v – 0
Aantal uitgangsbereiken -10 v … +10 v – 0
Uitvoering elektrische aansluiting – Schroefaansluiting
Aantal uitgangsbereiken -20 v … +20 v – 0
Aantal uitgangsbereiken 0 mv … 60 mv – 0
Aantal uitgangsbereiken 0 mv … 100 mv – 0
Aantal uitgangsbereiken 0 mv … 200 mv – 0
Aantal uitgangsbereiken 0 mv … 300 mv – 0
Aantal uitgangsbereiken 0 mv … 500 mv – 0
Aantal uitgangsbereiken 0 v … 1 v – 0
Aantal uitgangsbereiken 0 v … 2 v – 0
Aantal uitgangsbereiken 0 V … 2,5 V – 0
Aantal uitgangsbereiken 0 v … 5 v – 0
Aantal uitgangsbereiken 0 v … 10 v – 1
Aantal uitgangsbereiken 0 v … 20 v – 0
Aantal uitgangsbereiken 0 v … 24 v – 0
Aantal uitgangsbereiken 0 v… 30 v – 0
Aantal uitgangsbereiken 2 v … 10 v – 0
Aantal uitgangsbereiken +5 v … -5 v – 0
Aantal uitgangsbereiken +10 v … -10 v – 0
Aantal uitgangsbereiken 5 v … 0 v – 0
Aantal uitgangsbereiken 5 v … 1 v – 0
Aantal uitgangsbereiken 10 v … 0 v – 0
Aantal uitgangsbereiken 10 v … 2 v – 0
Aantal uitgangsbereiken 0 ma … 5 ma – 0
Aantal uitgangsbereiken 0 ma … 10 ma – 0
Aantal uitgangsbereiken 0 ma … 20 ma – 1
Aantal uitgangsbereiken 4 ma … 20 ma – 1
Aantal uitgangsbereiken -5 ma … +5 ma – 0
Aantal uitgangsbereiken -10 ma … +10 ma – 0
Aantal uitgangsbereiken -20 ma … +20 ma – 0
Aantal uitgangsbereiken 20 ma … 0 ma – 0
Aantal uitgangsbereiken 20 ma … 4 ma – 0
Schakelvermogen – 1.4 VA
Storingsmelduitgang – nee
Intrinsieke veiligheid conform EN 60947-5-6 NAMUR – ja
Galvanische scheiding tussen ingangen – nee
Galvanische scheiding tussen voedingsspanning en alle andere stroomcircuits – nee
SIL conform IEC 61508 – Zonder
Hoogte – 78 mm
Breedte – 25 mm
Diepte – 80 mm
Opgenomen vermogen – 1.44 W
Last – 0.2 Ohm
Last-invloed – 0 %
Apparaatbouwvorm – Overig
Bedrijfstemperatuur – 0…60 °C
Temperatuurdrift – 0 %/K
Montagewijze – Klikbevestiging draagrail
Product Carbon Footprint (CO2) – Leveranciersverklaring
