LINEAX H07RN-F 1 – 25 mm² 10008968 3427680010346 LINEAX3G6-ECA R 50 5414554 3427680010346

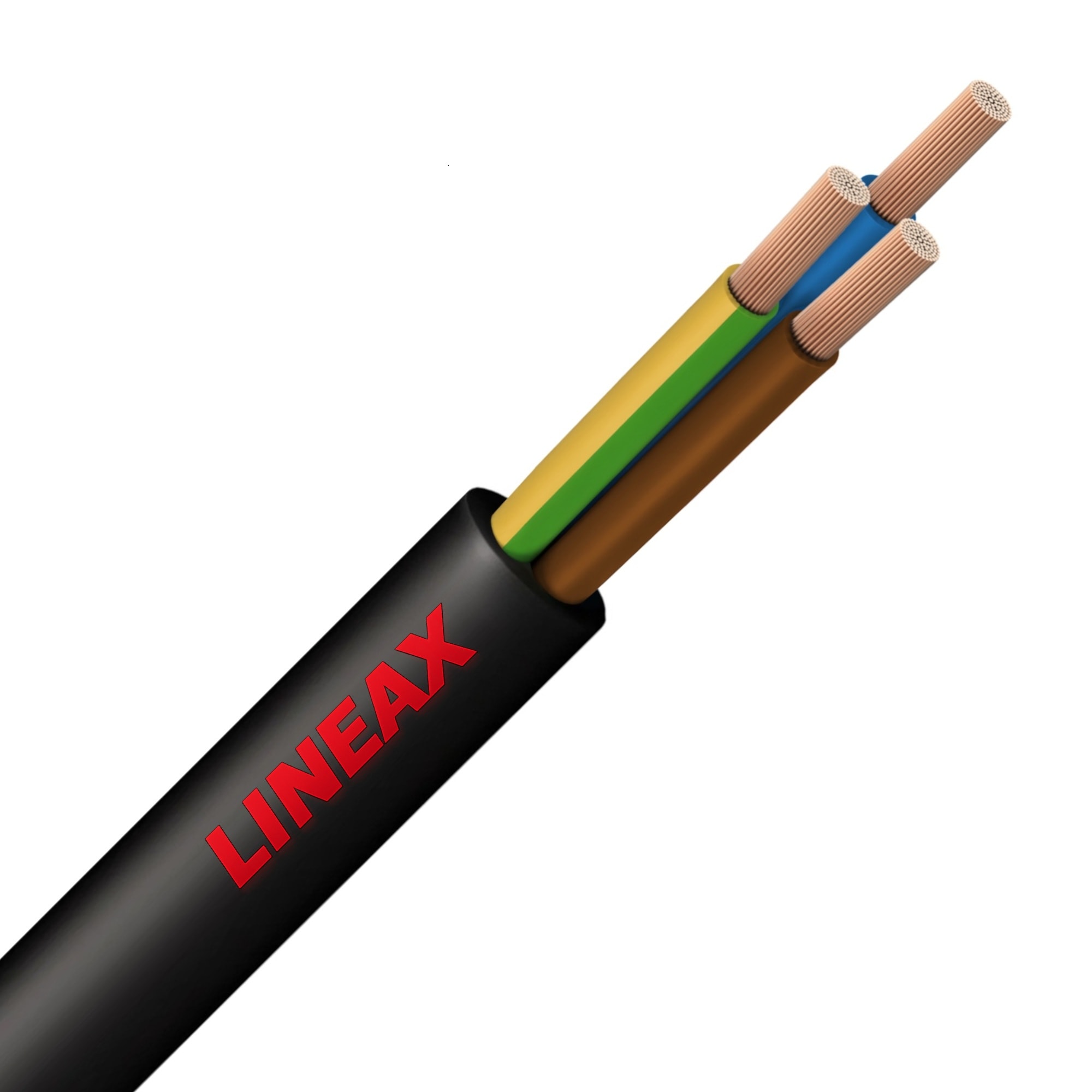

LINEAX H07RN-F rubberkabel flexibel Nexans 750V Eca AD6 zwart 3G6mm²
Nexans H07RN-F Eca LINEAX is een soepele klasse 5 rubberen voedingskabel en wordt vooral gebruikt voor mobiele toepassingen: mobiele werfgereedschappen, markten, evenementen, etc. en mag in mobiele opstelling belast worden tot 450/750V.
Het gebruik bij 0,6/1kV is toegelaten bij vaste, afgeschermde installaties (d.i. in buizen of gelijkaardige afgesloten installatiesystemen) voor de voeding van bijvoorbeeld motoren van hijstoestellen.
LINEAX is aanbevolen voor toestellen die onderhevig zijn aan belangrijke trillingen.
LINEAX mag ook toegepast worden in koelinstallaties tot -25°C. De kabel mag belast worden tot een maximale adertemperatuur van 85°C.
H07RN-F Eca LINEAX heeft brandklasse Eca volgens EN 50575 en moet volgens het AREI enkelvoudig aangelegd worden (niet in bundel of laag).
Materiaal kern – Koper
Geleideroppervlakte – Blank
Nominale sectie van de geleider – 6 mm²
Constructieklasse kern – Klasse 5 = soepel
Vorm kern – Rond
Materiaal kern – Koper
Geleideroppervlakte – Blank
Nominale sectie van de geleider – 6 mm²
Constructieklasse kern – Klasse 5 = soepel
Vorm kern – Rond
Aantal geleiders – 3
Getwist – Nee
Met aardgeleider – ja
Isolatie geleider – Rubber
Specificatie aderisolatie – Rubber (EPR)
Identificatie geleider – Kleur
Geleiderweerstand bij 20°C – 3.3 Ohm/km
Adercodering volgens HD 308 S2 – ja
Bewapening/armering – Zonder
Beschermingsmantel – Zonder
Scherm – nee
Afscherming globaal – Zonder
Afscherming per paar, triad of quart – Zonder
Aardingsdraad – nee
Materiaal buitenmantel – Rubber
Specificatie materiaal buitenmantel – Chloropreen rubber
Kleur buitenmantel – Zwart
Kabelgeometrie – Rond
Brandklasse volgens EN 13501-6: klasse – Eca
Brandklasse volgens EN 13501-6: rookontwikkeling – Zonder
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes – Zonder
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad – Zonder
Nominale spanning U – 750 V
Nominale spanning Uo – 450 V
Gewicht – 346 kg/km
Buitendiameter circa – 18 mm
Kabelbreedte circa – 18 mm
Kabelhoogte circa – 18 mm
Trekontlasting – Zonder
Kleinste buigradius (x * diameter) – 6.5
Min. toegestane buigradius flexibele toepassing/vrije beweging – 108 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd – 54 mm
Rol/bobijn lengte – 50 m
Halogeenvrij volgens IEC 60754-1 – nee
Halogeenvrij volgens IEC 60754-2 – nee
Halogeenvrij volgens IEC 60754-3 – nee
Oliebestendig volgens EN 60811-404 – ja
Bestand tegen torsie – nee
Max. toelaatbare geleidertemperatuur – 85 °C
Toegelaten buitentemperatuur kabel, tijdens montage – -5…60 °C
Min./max. bedrijfstemperatuur, statisch – -25…55 °C
Brandvertraging volgens IEC 60332-1-2 – nee
Rookarm volgens IEC 61034-2 – nee
Product Carbon Footprint (CO2) – Sonepar-schatting
Kabel > Energiekabel <1kv soepel> Rubberkabel 1- 25mm² > H07RN-F 1 – 25 mm²
Prijs per 50 meter
