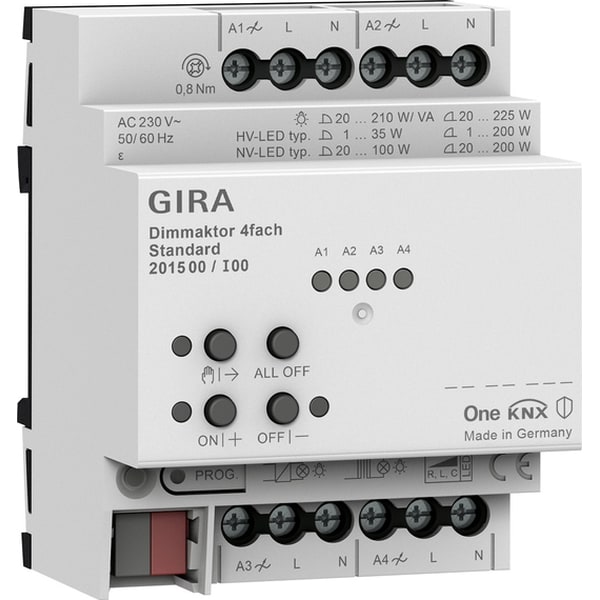

GIRA Dimactor 4-v DIN-rail Std KNX Secure
Dimactor 4-voudig Standard voor Gira One en KNX Kenmerken:
Functie in het Gira One systeem
Actor voor het schakelen en dimmen van gloeilampen, HV-halogeenlampen, dimbare HV-ledlampen, dimbare spaarlampen, dimbare inductieve transformatoren met NV-halogeen- of NV-ledlampen, dimbare elektronische trafo’s met NV-halogeen- of NV-ledlampen.
Automatische of handmatige selectie van het bij de belasting passende dimprincipe.
Beveiligd tegen onbelast gebruik, kortsluiting en oververhitting.
Vermogensuitbreiding door vermogensopvoereenheden.
Handbediening van de uitgangen.
Programmering en inbedrijfstelling met de Gira Project Assistant (GPA) vanaf versie 5,0.
Versleutelde gegevensoverdracht tussen de Gira One apparaten.
Dimuitgangen
Minimum en maximum lichtsterkte instelbaar.
Inschakelen op de laatste lichtsterktewaarde of vast ingestelde inschakellichtsterkte.
Instellen van een in- of uitschakelvertraging.
Trappenhuisfunctie, er kan optioneel een waarschuwingstijd en een waarschuwingslichtsterkte worden ingesteld.
Functie in het Gira KNX systeem
Dimactor met geïntegreerde busaankoppeling.
Schakelen en dimmen van gloeilampen, HV-halogeenlampen, dimbare HV-led-lampen, dimbare spaarlampen, dimbare inductieve trafo’s met NV-halogeen- of NV-led-lampen, dimbare elektronische trafo’s met NV-halogeen- of NV-ledlampen.
Handbediening van de uitgangen onafhankelijk van de bus.
Tijdelijke statusweergave kan worden geactiveerd, koppeling via communicatieobject over meerdere actoren is mogelijk.
Om de configuratie te vereenvoudigen kunnen alle aanwezige dimkanalen in de ETS aan dezelfde parameters worden toegewezen en daardoor identiek worden geparametriseerd.
Actief zendende retour- of statusmeldingen kunnen na herstel van de busspanning of na een ETS-programmeerprocedure globaal worden vertraagd.
Dimuitgangen
Onafhankelijk schakelen en dimmen van de dimuitgangen.
Specificatie van de soort belasting en bepaling van het dimprincipe mogelijk: universeel (met automatische inmeetprocedure), elektronische trafo (capacitief/faseafsnijding), conventionele trafo (inductief/faseaansnijding), led (faseaansnijding) resp. led (faseafsnijding).
Dimkarakteristiek per kanaal voor aanpassing aan de aangesloten last in de periode en het waardebereik configureerbaar.
Instelling van het dimbare bereik mogelijk: inschakellichtsterkte, basislichtsterkte en bovenste dimgrens.
Gedrag bij ontvangst van een absolute lichtsterkte kan worden ingesteld (aandimmen, aanspringen, fading).
Gedrag bij relatief dimmen in uitgeschakelde toestand kan worden ingesteld (kanaal inschakelen, geen reactie).
Retourmelding schakelen: actieve (bij wijziging of cyclisch op de bus zendend) of passieve (object uitleesbaar) retourmeldingsfunctie.
Reactie bij herstel van de busspanning voor elke uitgang instelbaar.
Vergrendelingsfunctie voor elk kanaal instelbaar.
Tijdfuncties (in-, uitschakelvertraging).
Trappenhuisverlichtingsfunctie met waarschuwing vooraf door tijdgestuurd reduceren van de verlichting of activering van een permanente verlichting.
Opname in lichtscènes mogelijk: max. 16 interne scènes zijn per uitgang instelbaar.
Vertragingstijd bij opvragen van scènes configureerbaar.
Bij het opvragen van een nieuwe scène kan dimgedrag worden ingesteld (aanspringen, aandimmen, fading).
Visuele retourmelding bij het opslaan van een scène.
Retourmelding lichtsterkte: actieve (bij wijziging of cyclisch op de bus zendend) of passieve (object uitleesbaar) retourmeldingsfunctie.
Voor actieve retourmeldingsobjecten kan het type van de actualisering worden ingesteld (bij wijziging van het ingangsobject of bij wijziging van de retourmeldingswaarde). Zo is een aanpassing aan visualisaties individueel mogelijk.
Aanwijzingen:
VDE-goedkeuring conform EN 60669-1, EN 60669-2-1.
Het maximale aansluitvermogen is afhankelijk van de gekozen bedrijfsmodus (faseaansnijding of faseafsnijding). Zie de gebruiksaanwijzing voor meer informatie.
Vermogensuitbreiding door Gira vermogensopvoereenheden.
Montage op DIN-profielrail.
Compatibel met KNX Data Secure.
Snelle download van de applicatie (Long Frame Support).
Firmware-updates zijn met de Gira ETS Service app (aanvullende software) mogelijk.
Updatemogelijkheid via de Gira Project Assistant (GPA).
Levering:
Aansluit- en aftakklem voor KNX bij levering inbegrepen.
Bussysteem KNX – ja
Andere bussystemen – Gira One
Uitvoering – Dimactuator
Montagewijze – DRA (DIN-rail adapter)
Aantal uitgangen – 4
Bussysteem KNX – ja
Andere bussystemen – Gira One
Uitvoering – Dimactuator
Montagewijze – DRA (DIN-rail adapter)
Aantal uitgangen – 4
Bussysteem KNX Secure – ja
Bussysteem KNX-RF (radiofrequent) – nee
Bussysteem radiofrequent – nee
Bussysteem LON – nee
Bussysteem Powerline – nee
Radiofrequent bidirectioneel – nee
Breedte in module-eenheden – 4
Busaansluiting inclusief – ja
Busmodule afneembaar – nee
Ingang voor nevenunit – nee
Manuele bediening – ja
Met LED indicatie – ja
Uitgangsvermogen – 225 W
Volgdimmer toepasbaar – ja
Type belasting – Universeel
Max. schakelvermogen LED – 200 W
Spanning – 110…230 V
Parallel bedrijf mogelijk – nee
Frequentie – 50…60 Hz
Beschermingsgraad (IP) – IP21
